Diagramme

Diagramme für DT Anschluss Sets

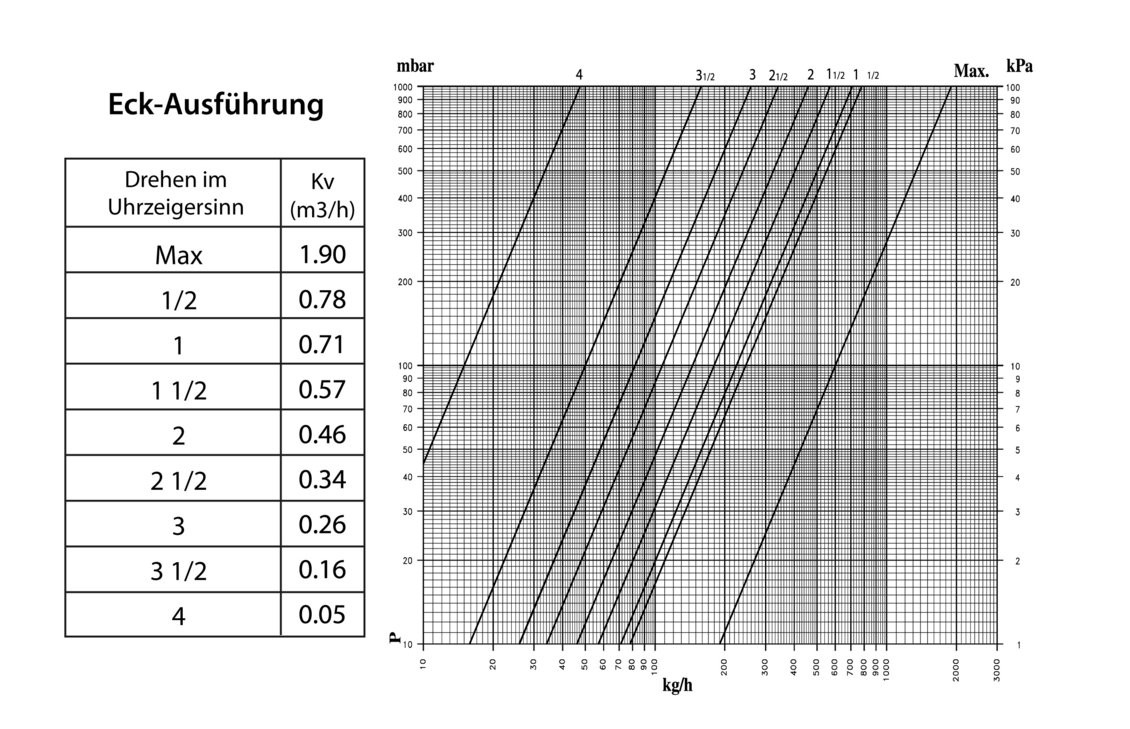

2810038202 / 2810038290 Set 1 Eck-Form/corner type

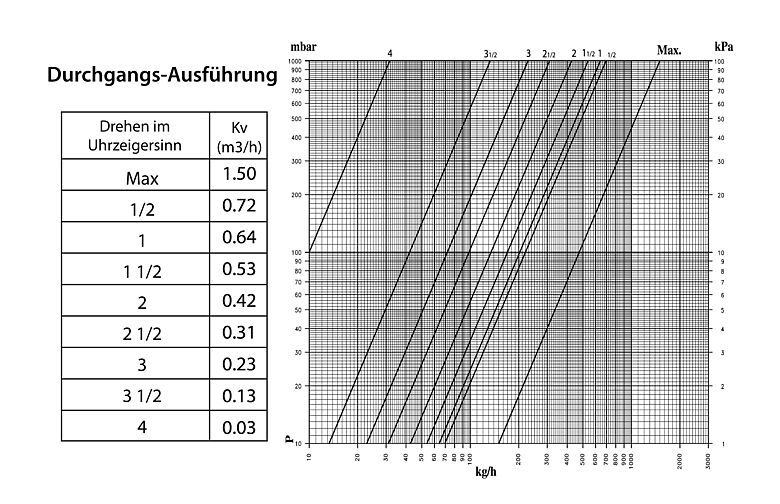

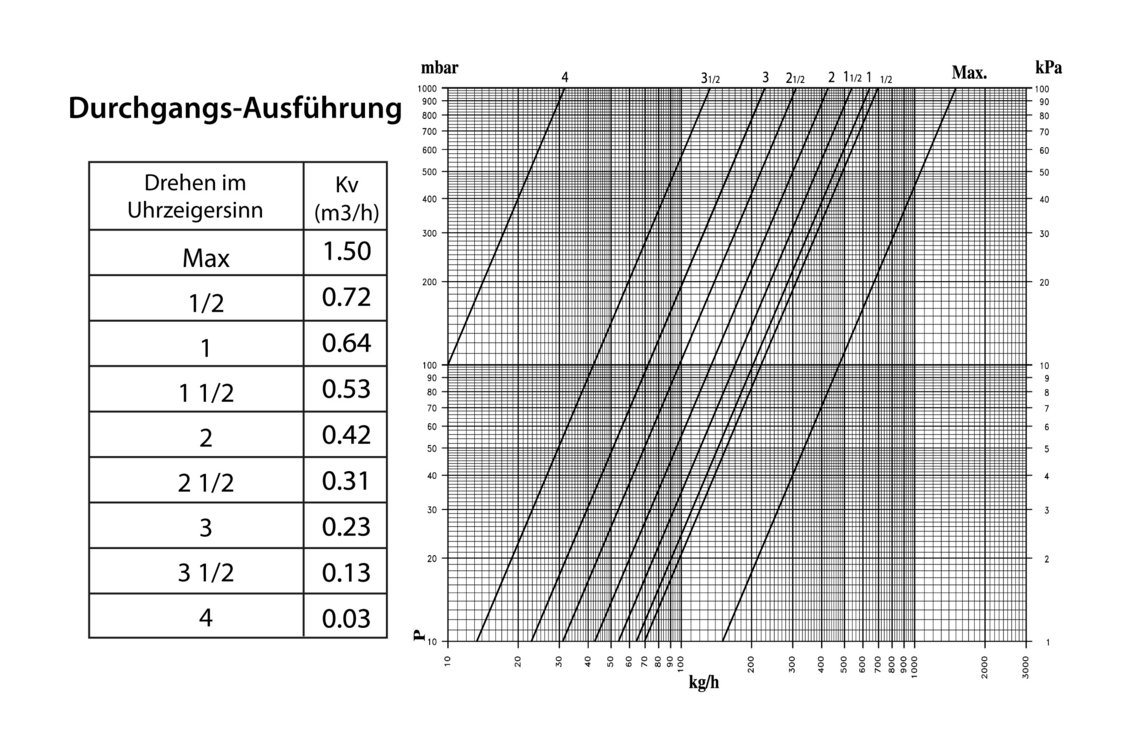

2810038102 / 2810038190 Set 2 DG-Form/straight type

Diagramme für Einrohr-Anschlussblock

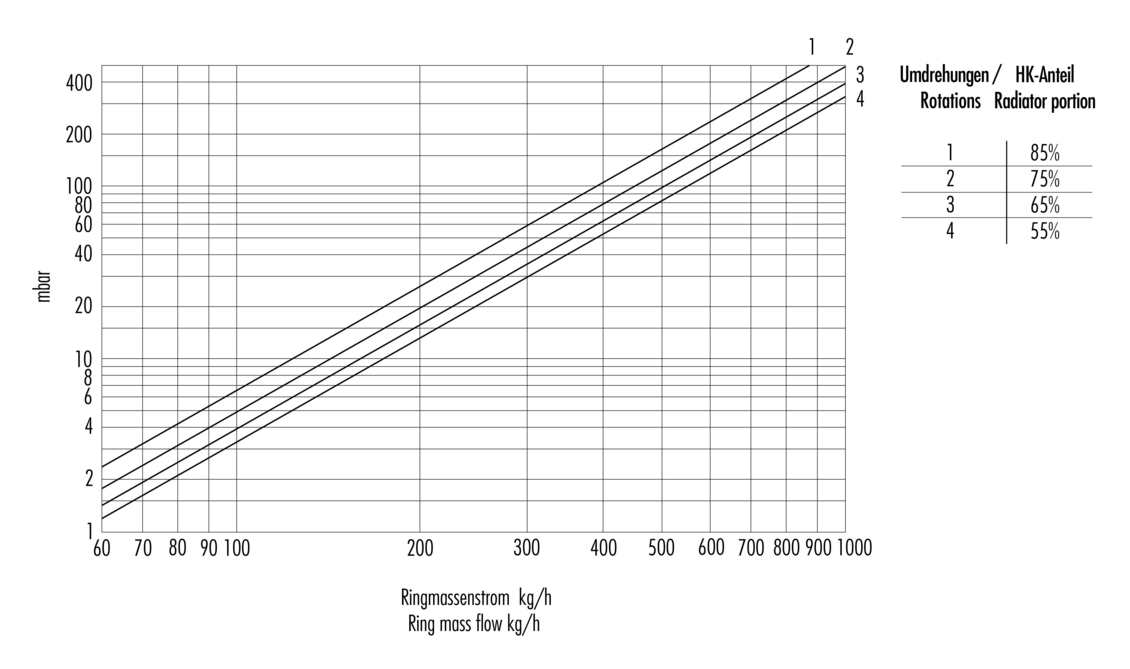

2248343601 / 2248343501 DG-Form/straight type

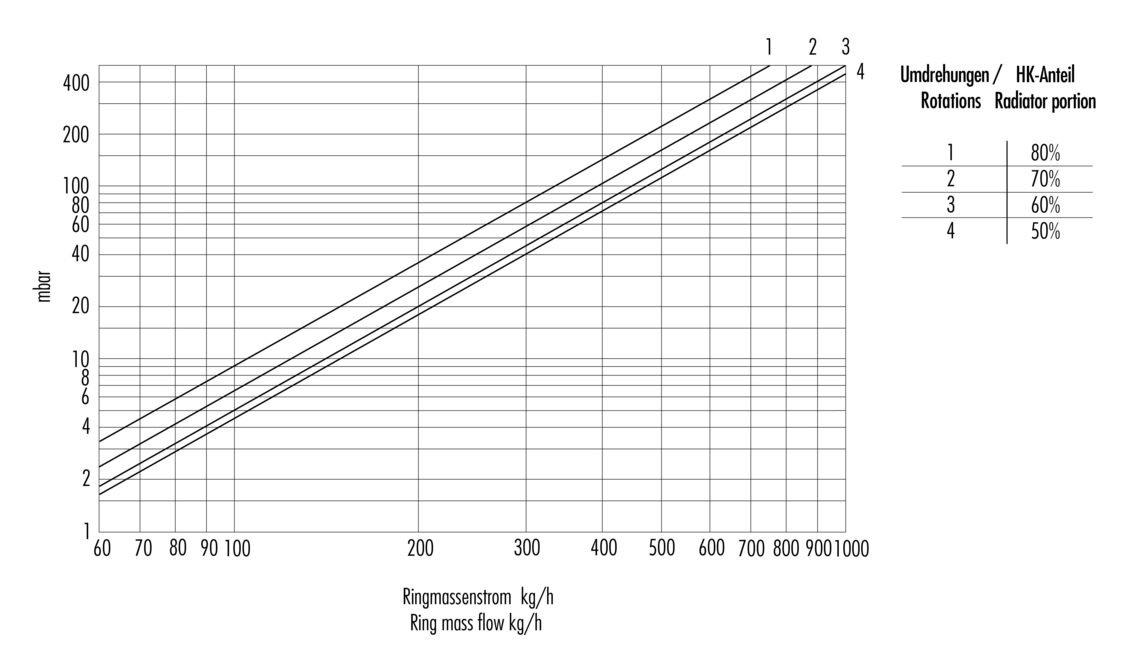

2248843601 / 2248843501 Eck-Form/corner type

Diagramme für Einzelanschluss

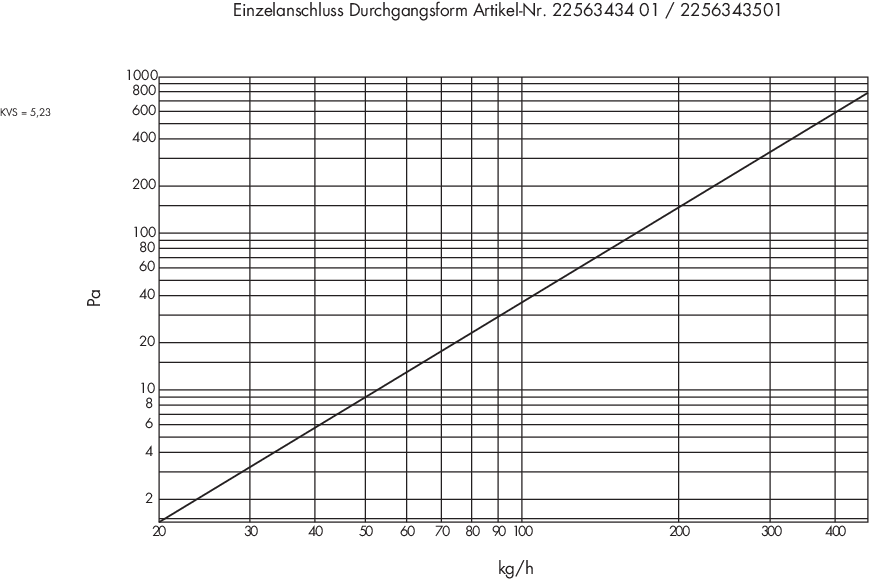

2256343401 / 2256343501 DG-Form/straight type

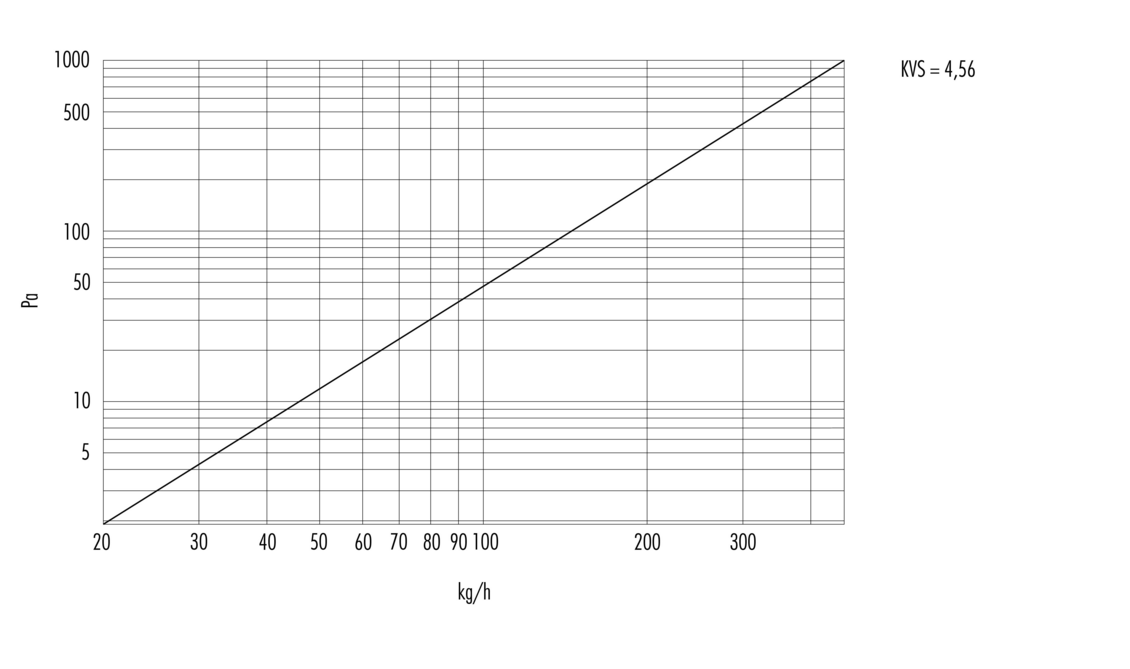

2256123401 / 2256123501 DG-Form (mit Innengewinde)/straight type (with internal thread)
2256843401 / 2256843501 Eck-Form/corner type

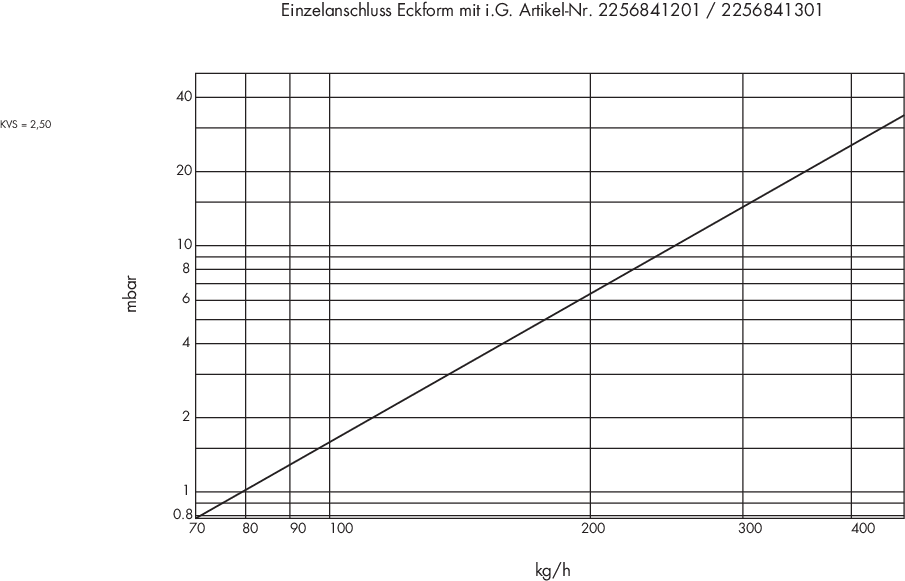

2256841201 / 2256841301 Eck-Form (mit Innengewinde)/corner type (with internal thread)

Diagramme für entleerbare Armatur

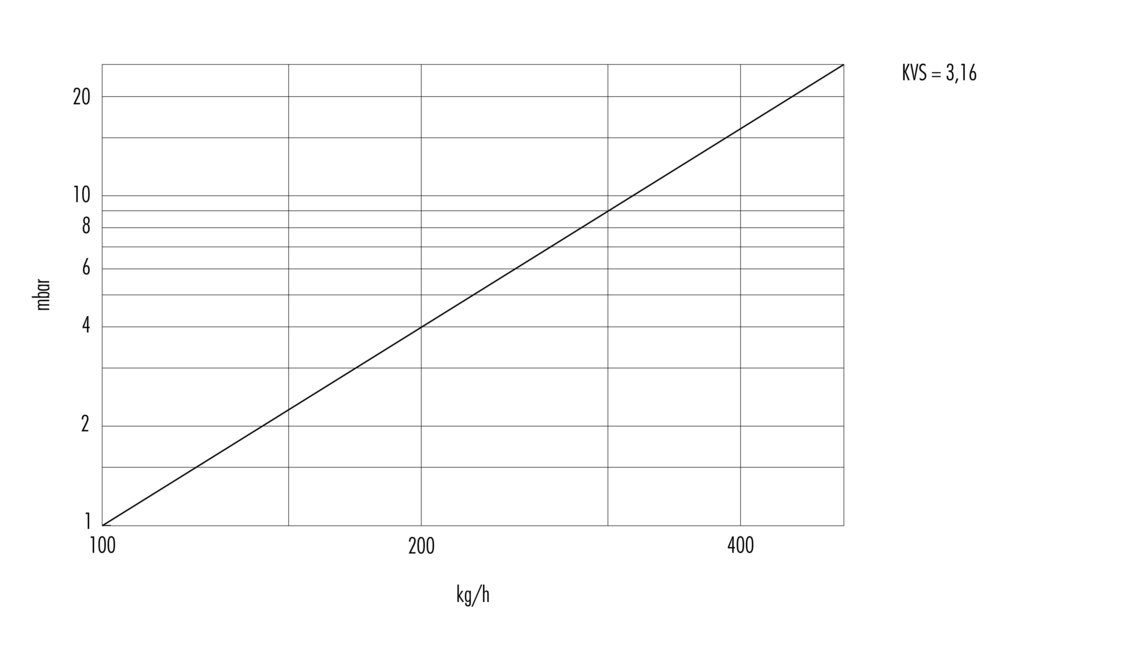

2218343501 / 2218343601 DG-Form/straight type

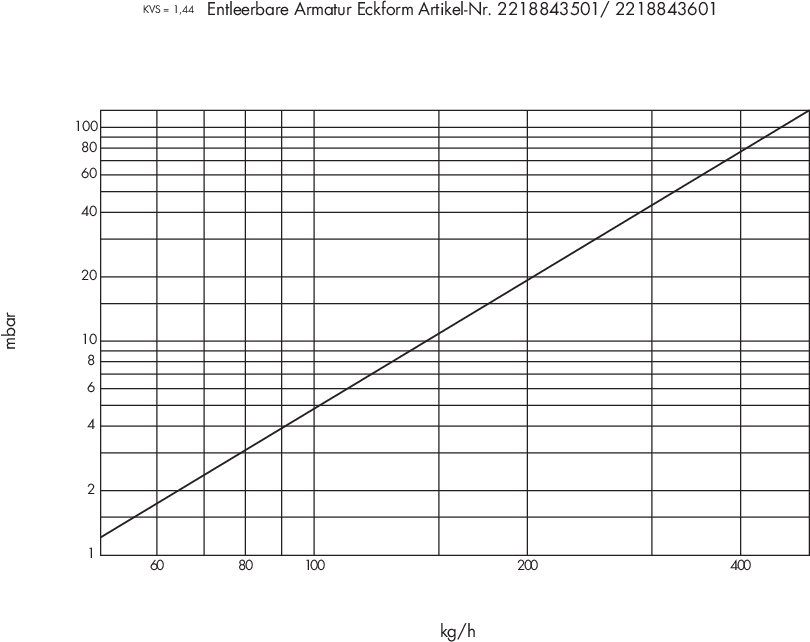

2218843501 / 2218843601 Eck-Form/corner type

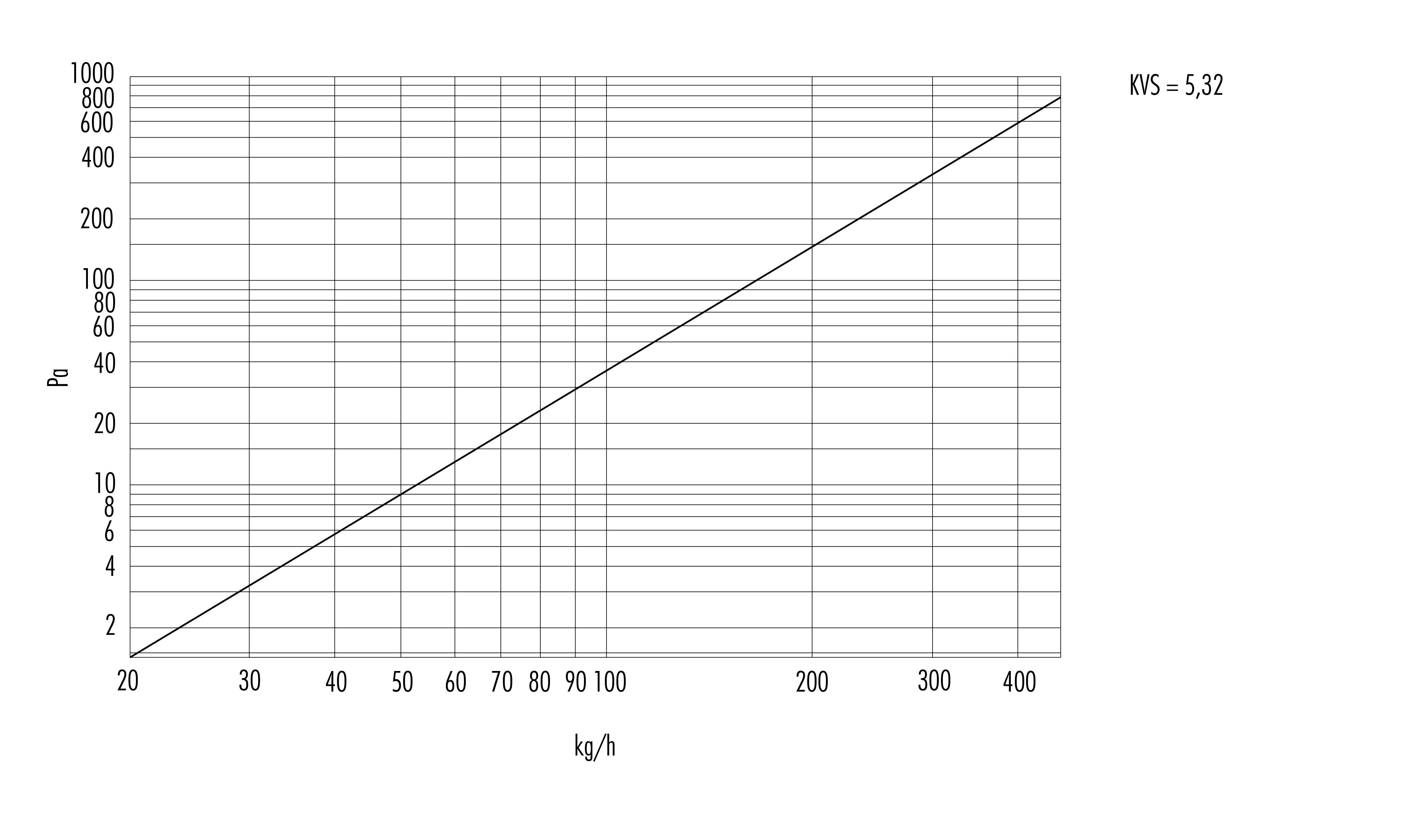

Diagramm für Exzenter für Anschlussarmaturen

2556343401 / 2556342201

Diagramme für Kupplungsstück/-winkel

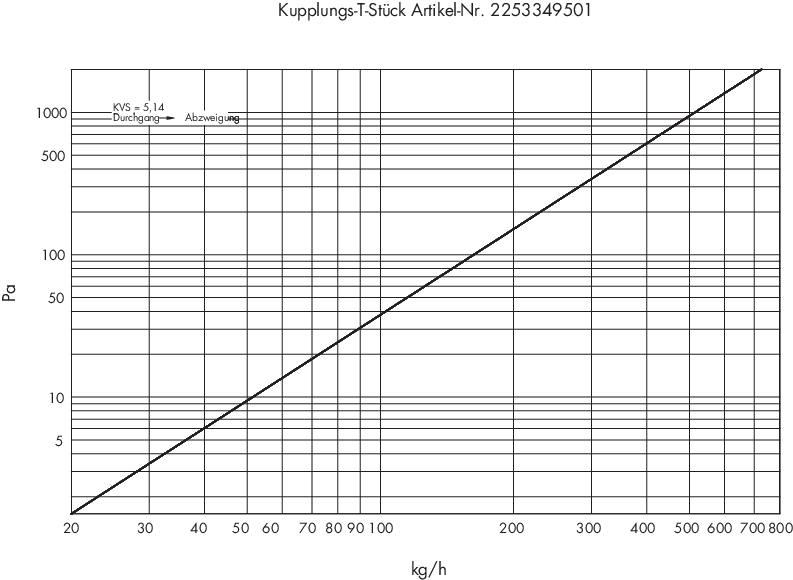

2253349501 Kupplungs-T-Stück/Coupling T piece

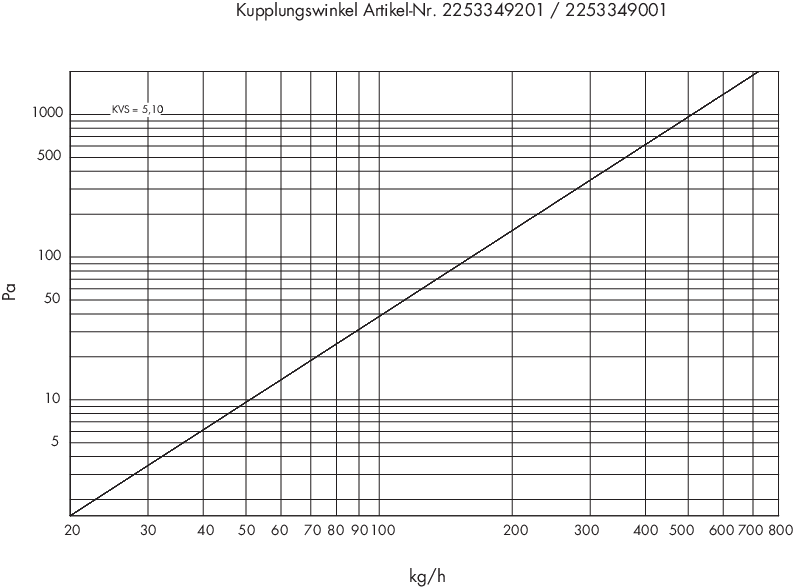

2253349201 / 2253349001 Kupplungswinkel/Coupling angle

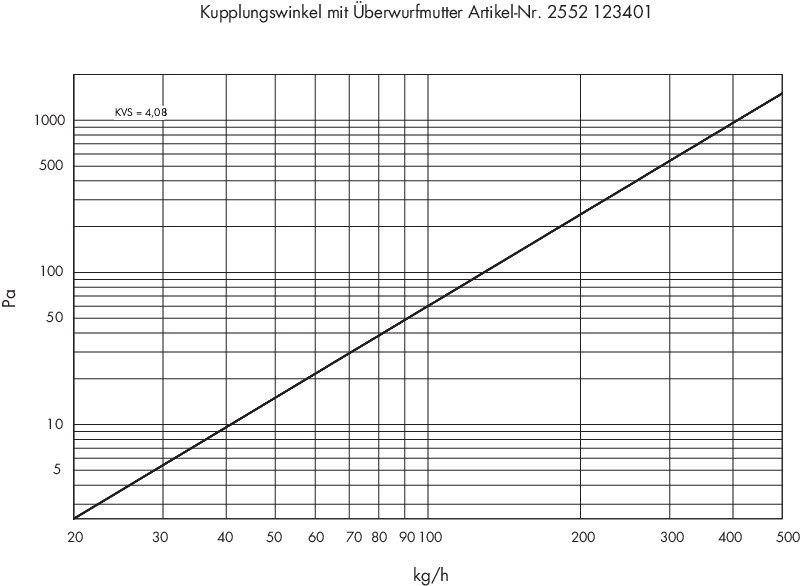

2552123401 Kupplungswinkel mit Überwurfmutter/Coupling angle with union nut

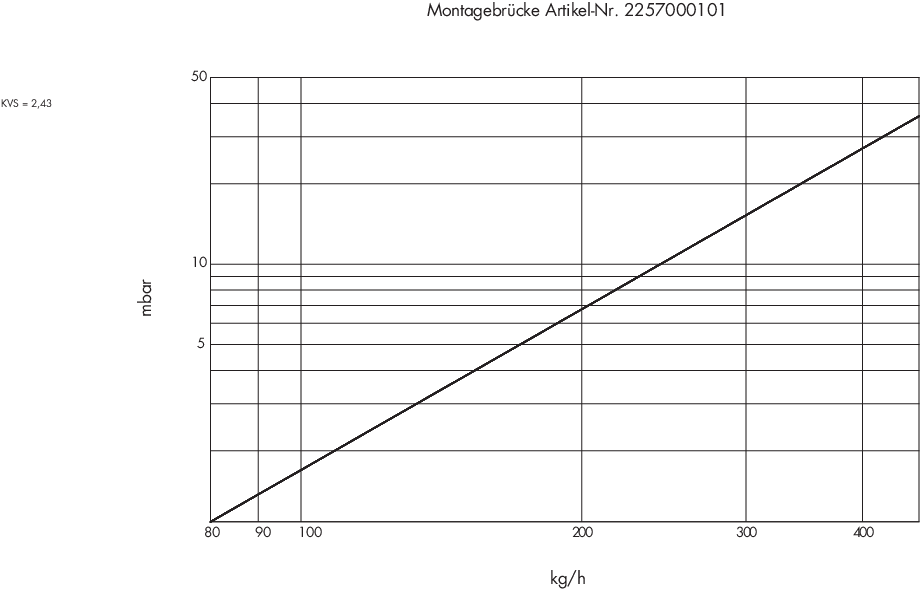

Diagramm für Montagebrücke

2257000101

Diagramme für Rücklaufverschraubungen

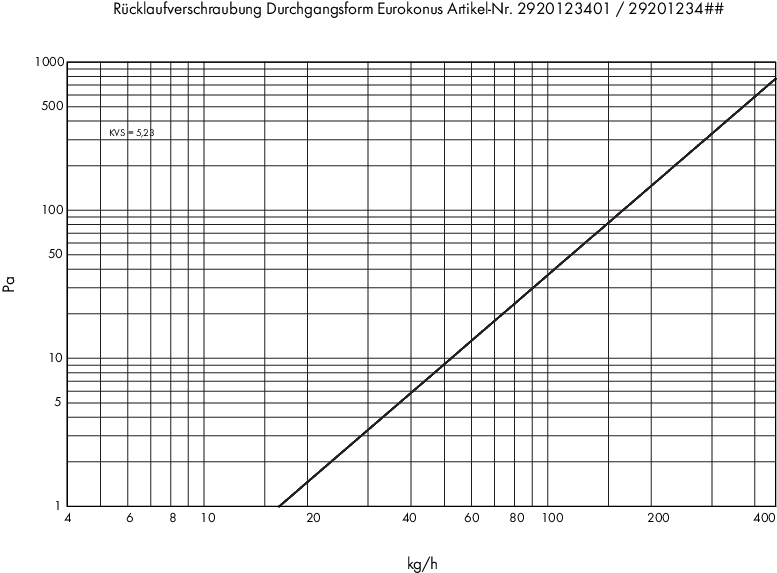

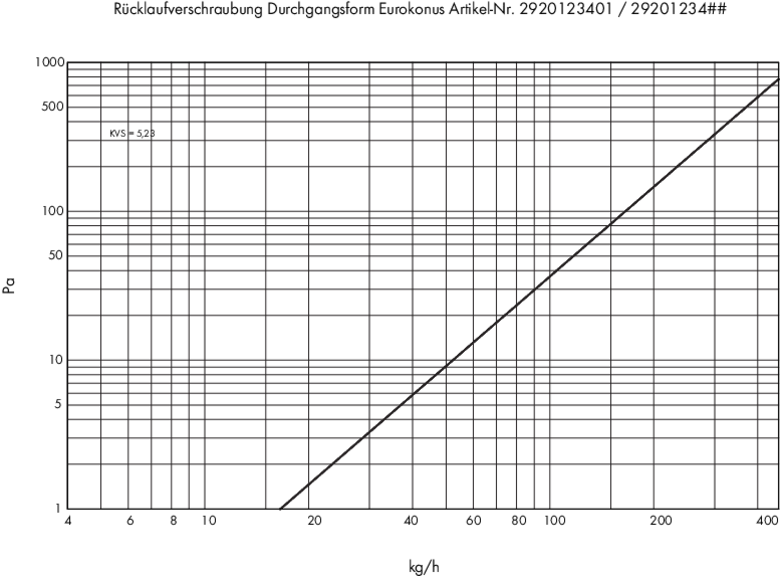

2920123401 / 2920123402 / 2920123490 DG-Form Eurokonus/straight type eurocone

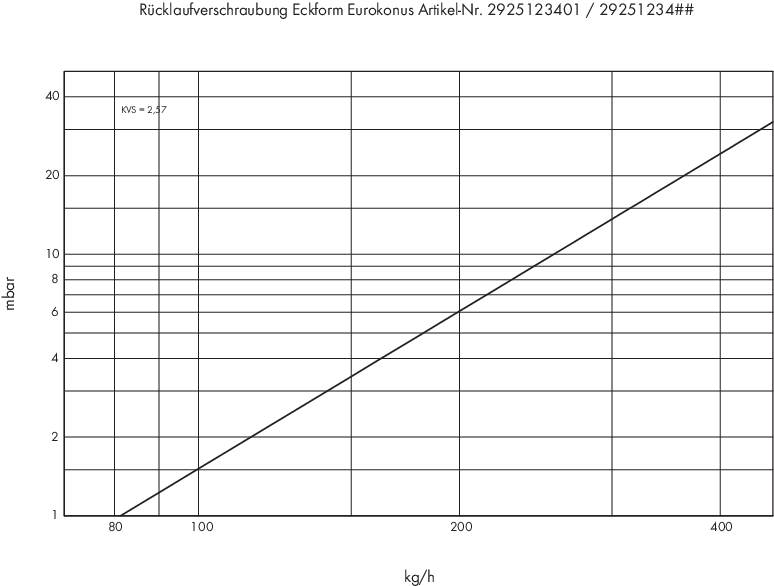

2925123401 / 2925123402 / 2925123490 Eck-Form Eurokonus/corner type eurocone

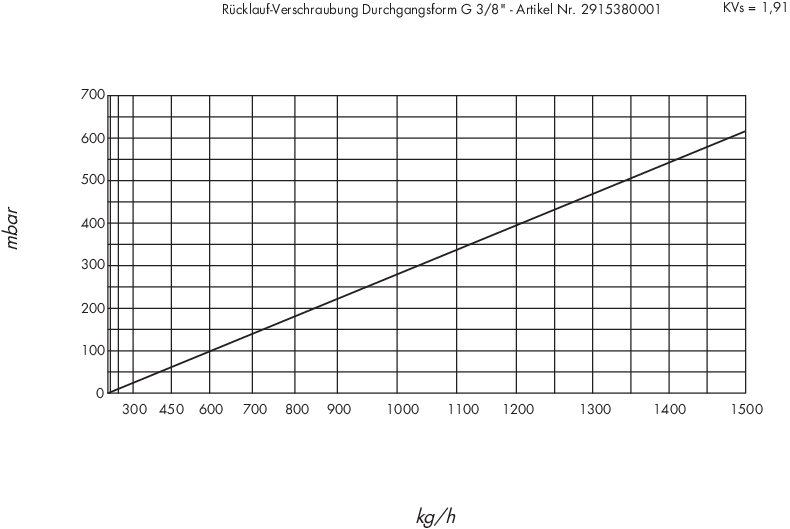

2915380001 DG-Form G3/8"/straight type G3/8"

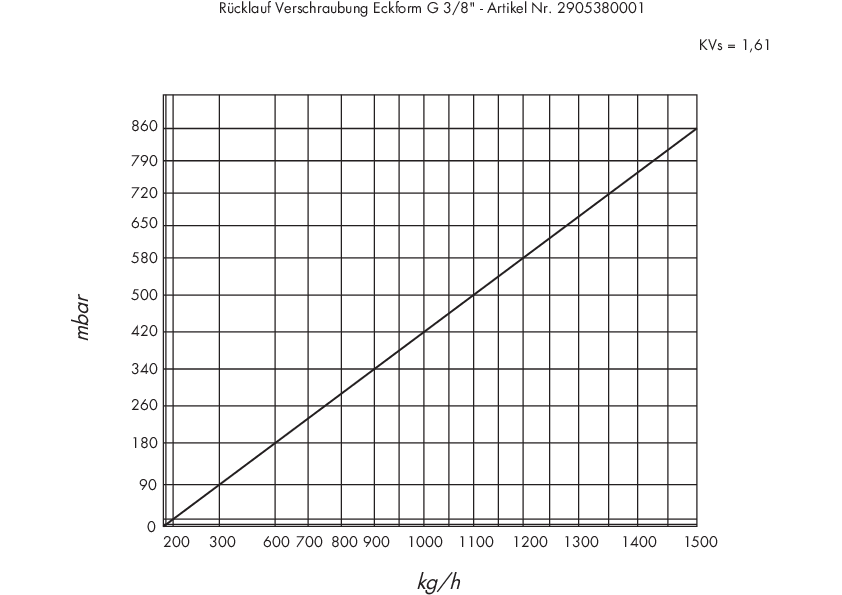

2905380001 Eck-Form G3/8"/corner type G3/8"

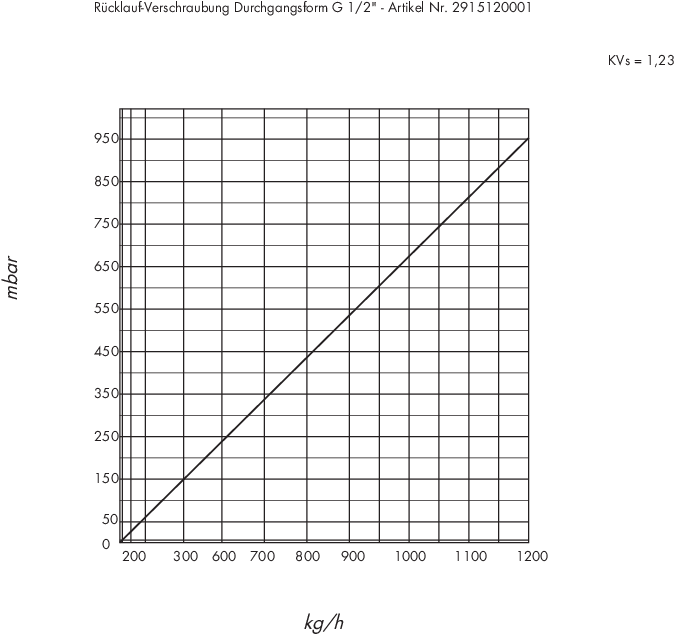

2915120001 DG-Form G1/2"/straight type G1/2"

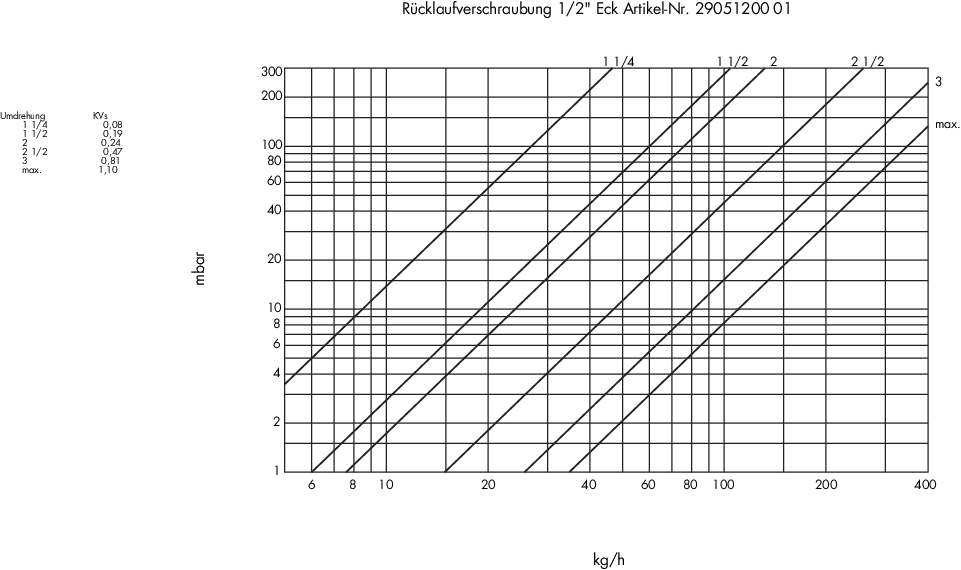

2905120001 Eck-Form G1/2"/corner type G1/2"

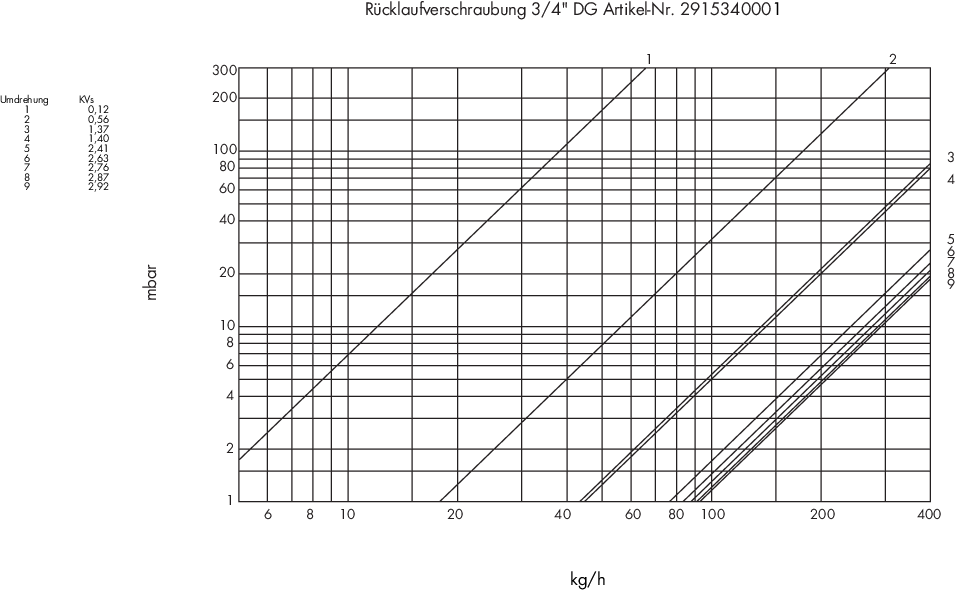

2915340001 DG-Form G3/4"/straight type G3/4"

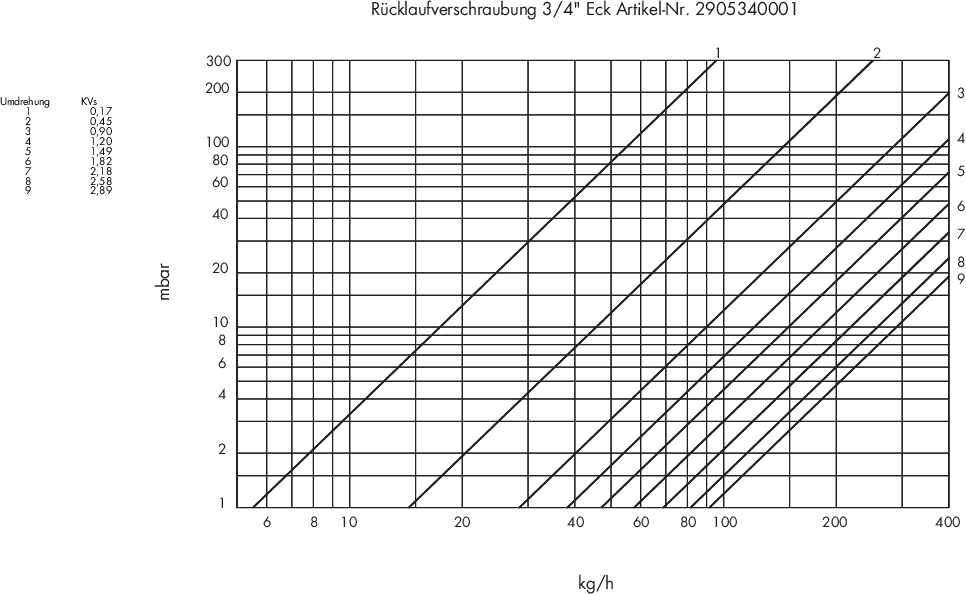

2905340001 Eck-Form G3/4"/corner type G3/4"

Diagramm für TBblock für Einrohr- / Zweirohrsysteme

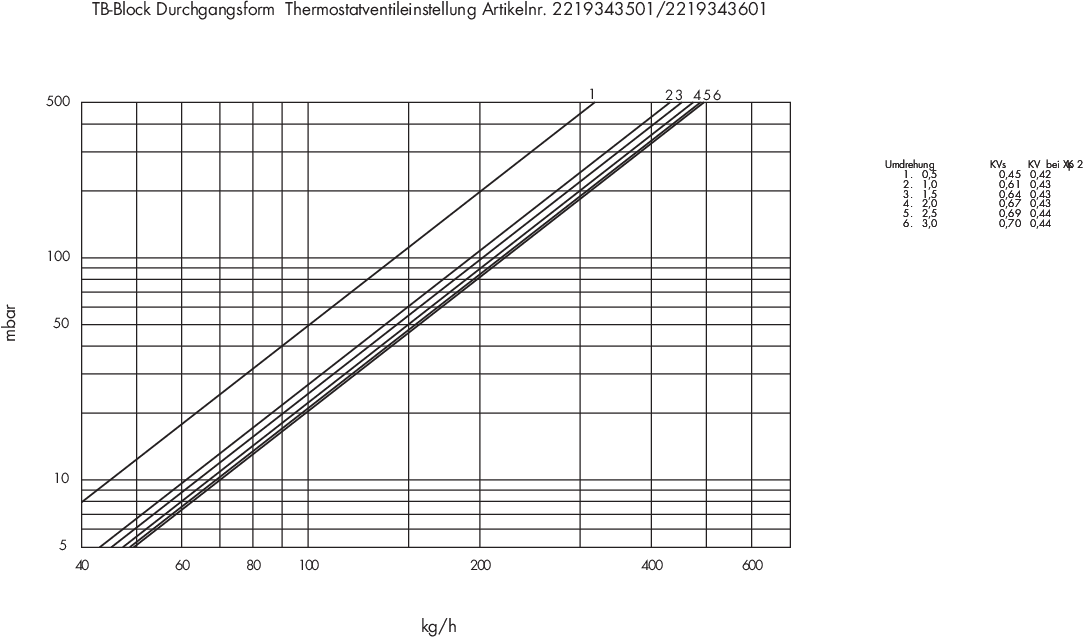

2219343501 / 2219343601 DG-Form/straight type

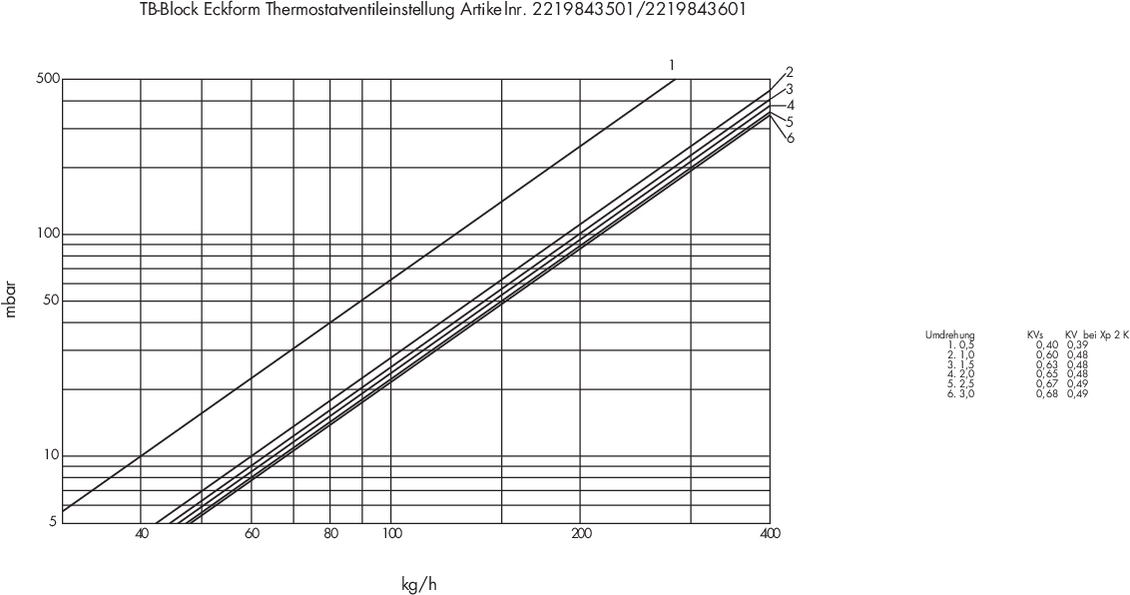

2219843501 / 2219843601 Eck-Form/corner type

Diagramm für Thermostatventil Einzelanschlussarmatur

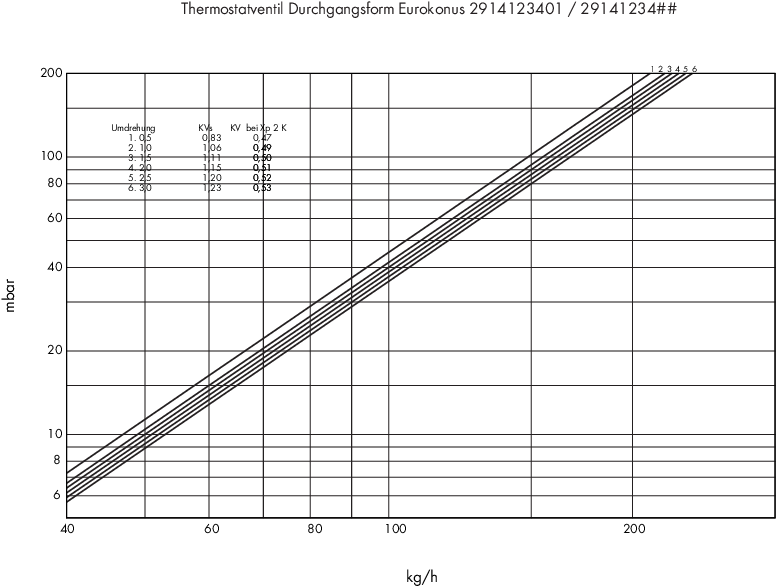

2914123490 / 2914123402 / 2914123401 DG-Form Eurokonus/straight type eurocone

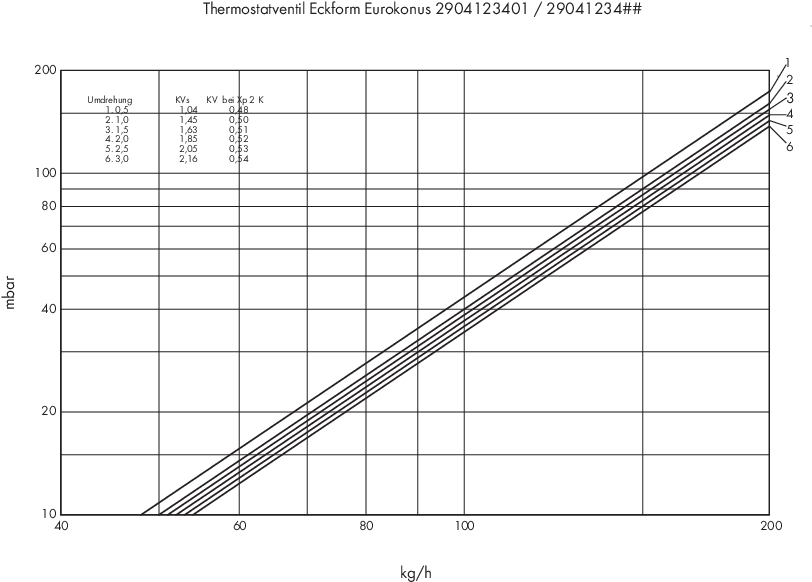

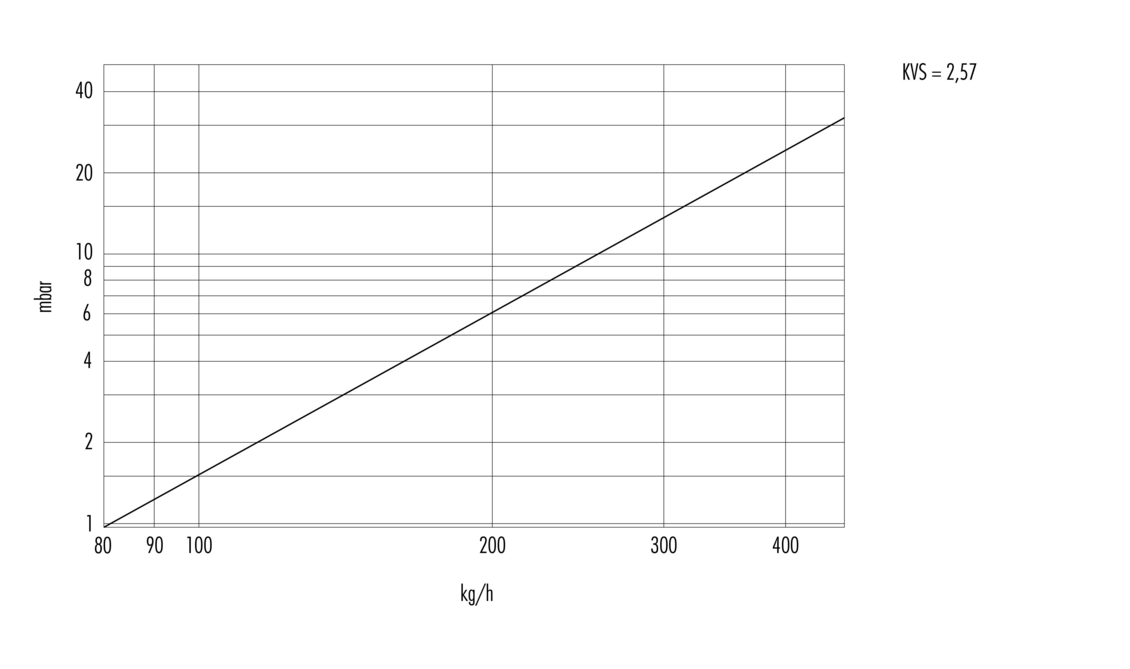

2904123490 / 2904123402 / 2904123401 Eck-Form Eurokonus/corner type eurocone

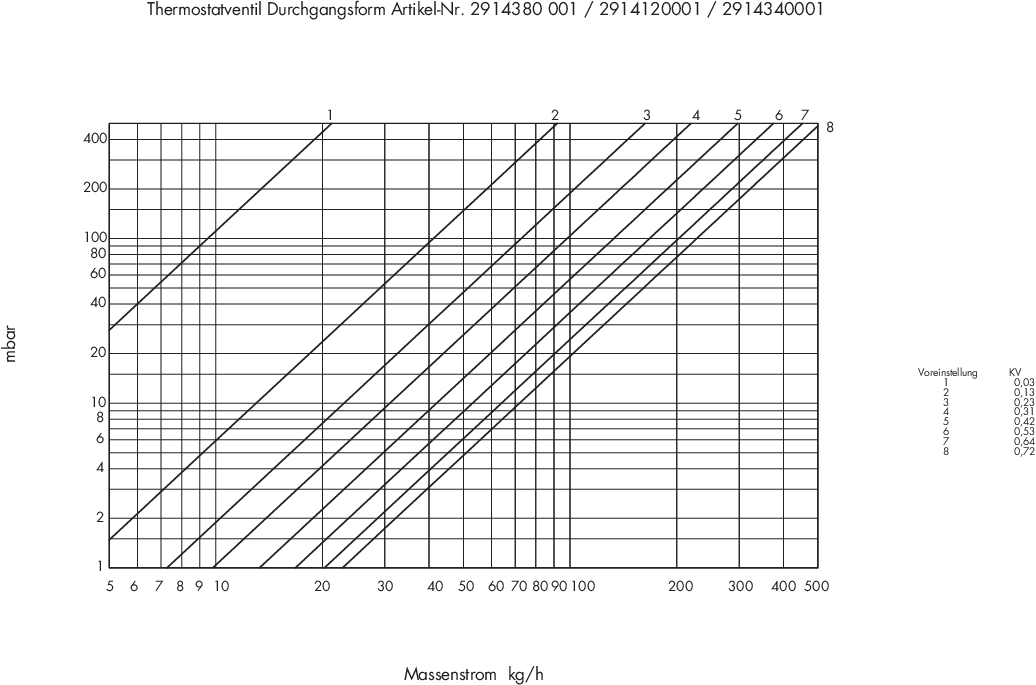

2914380001 / 2914120001 / 2914340001 DG-Form/straight type

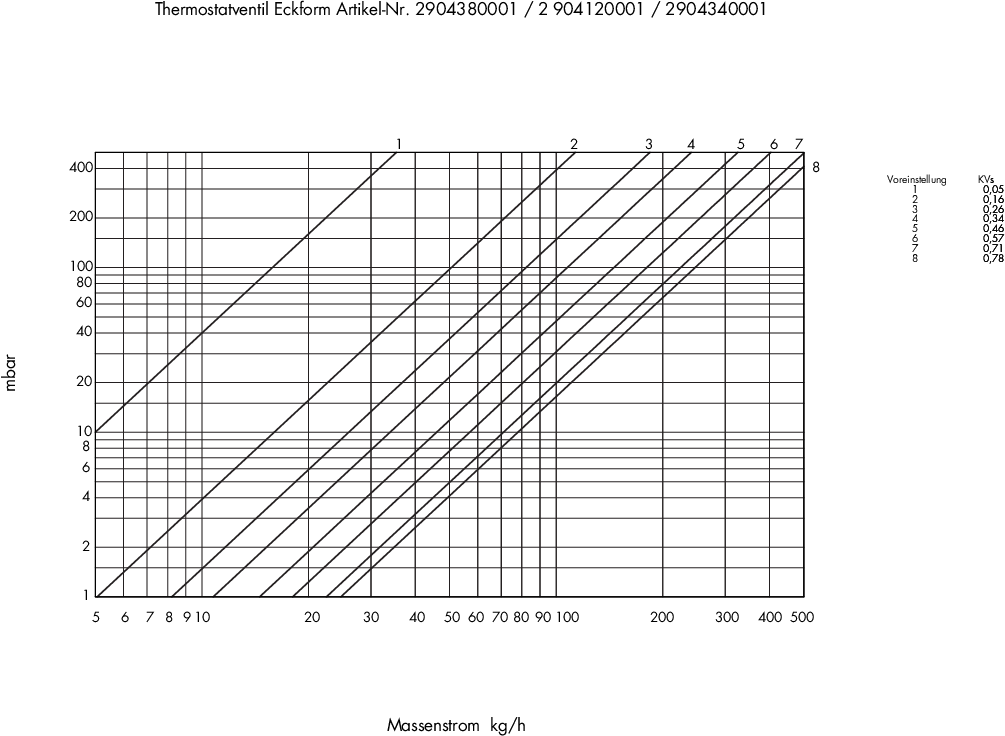

2904380001 / 2904120001 / 2904340001 Eck-Form/corner type

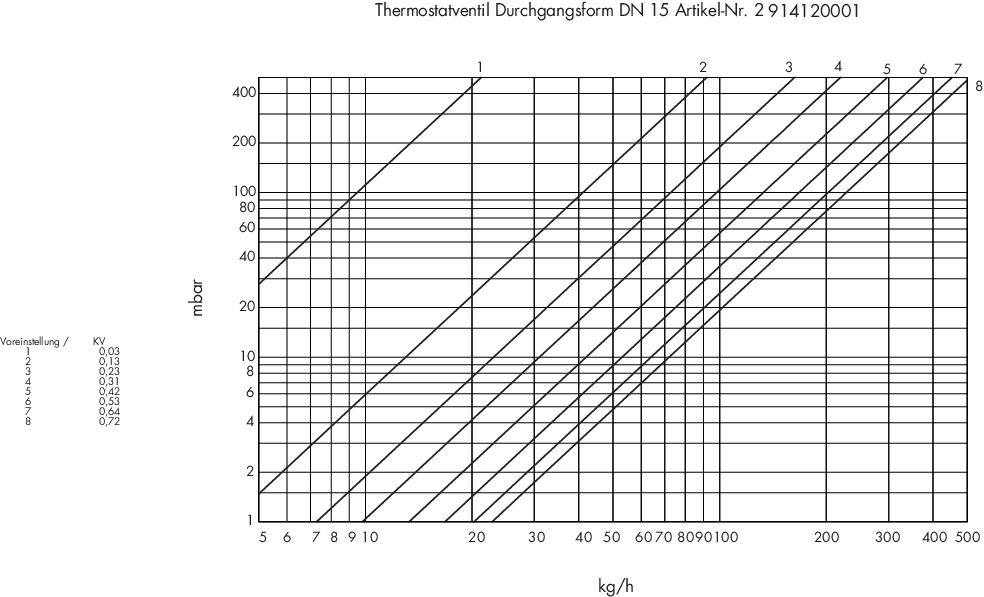

2914120001 DG-Form DN 15/straight type DN 15

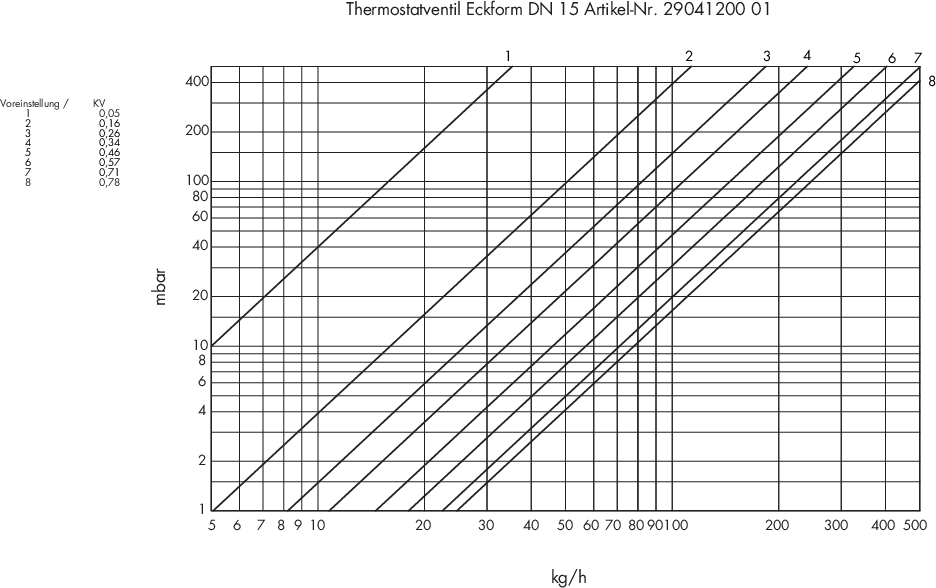

2904120001 Eck-Form DN 15/corner type DN 15

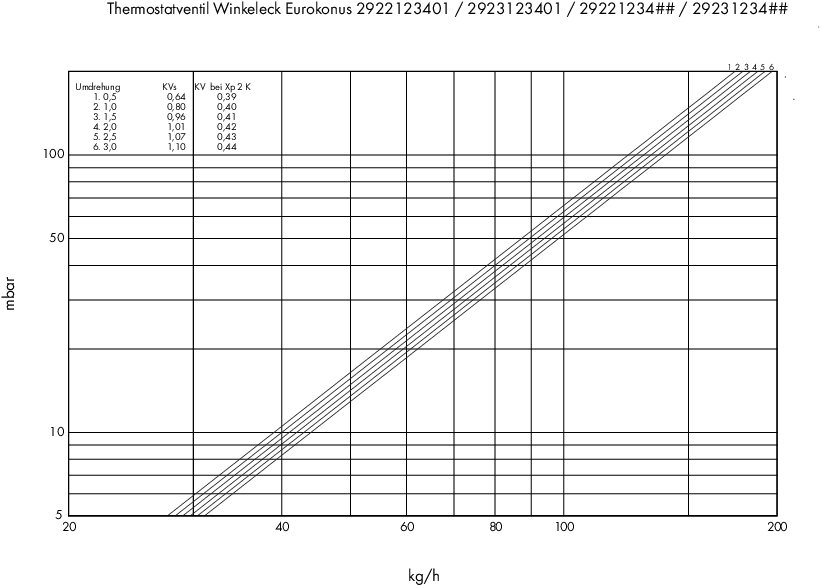

2922123490 / 2922123402 / 2922123401 / 2923123490 / 2923123402 / 2923123401 Winkel-Eck Eurokonus/angle corner eurocone

Diagramme für Umlenkstücke

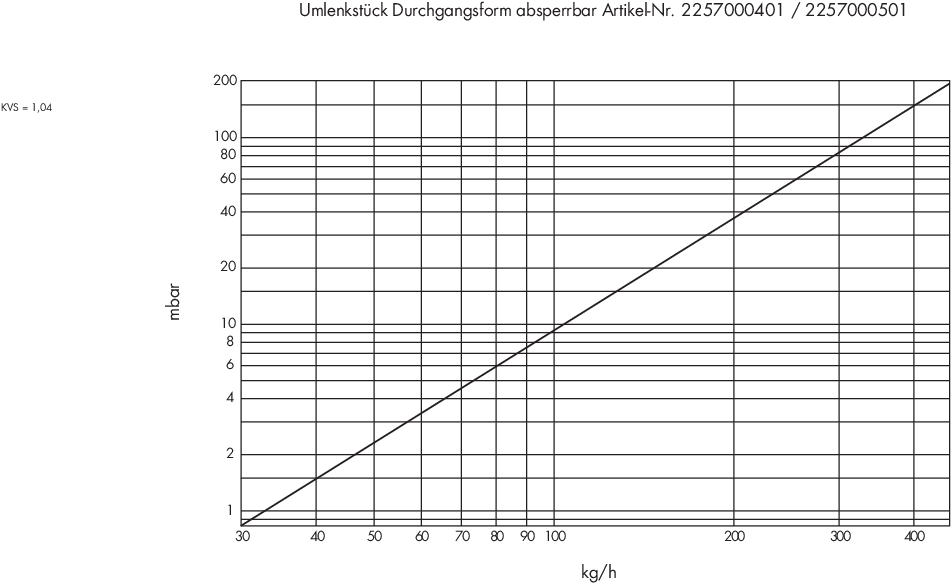

2257000401 / 2257000501 DG-Form absperrbar/straight type lockable

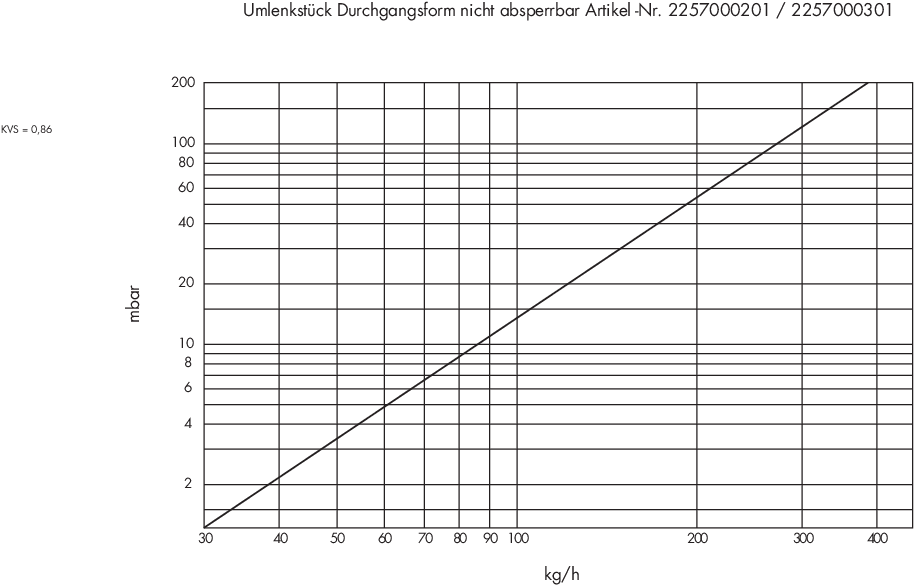

2257000201 / 2257000301 DG-Form nicht absperrbar/straight type not lockable

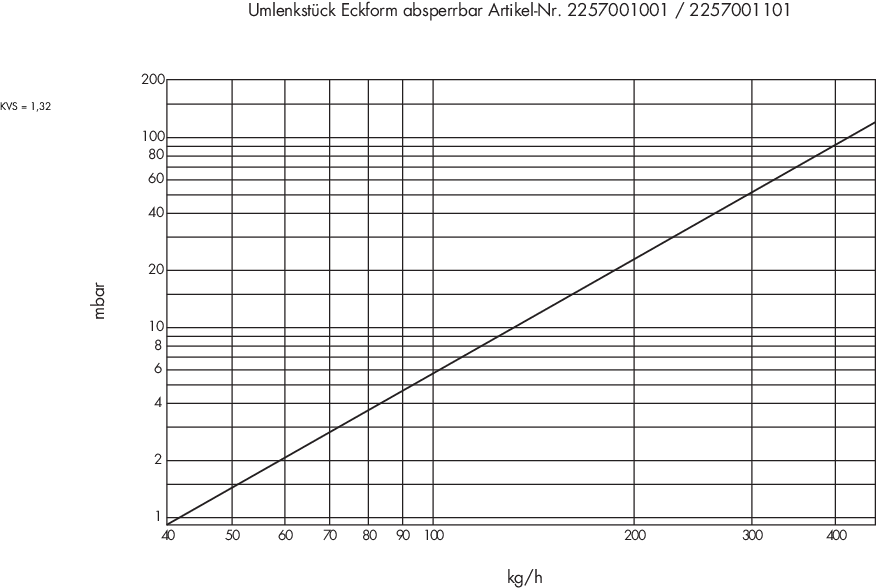

2257001001 / 2257001101 Eck-Form absperrbar/corner type lockable

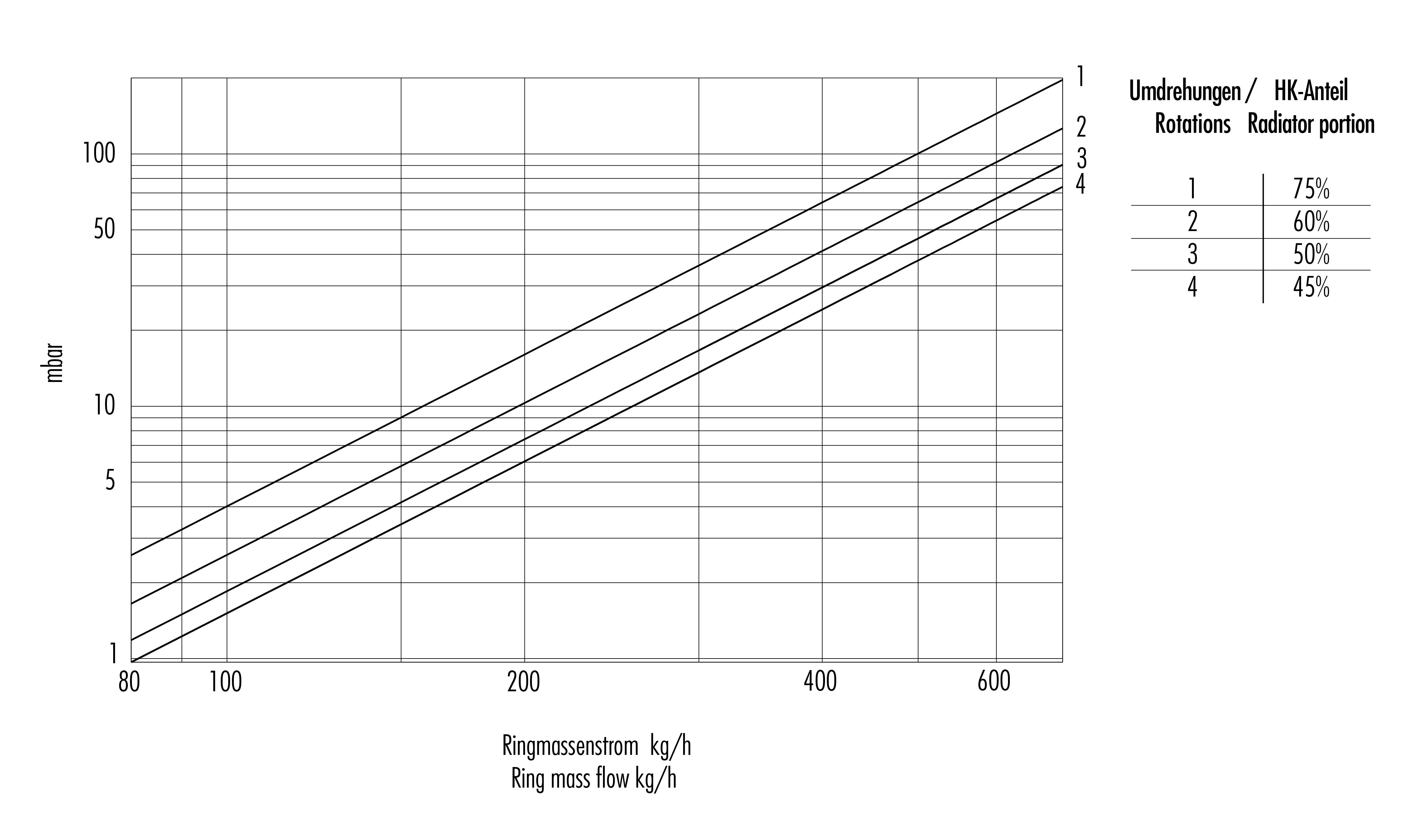

Diagramme für Umlenkstück absperrbar für Einrohr / Zweirohrsysteme

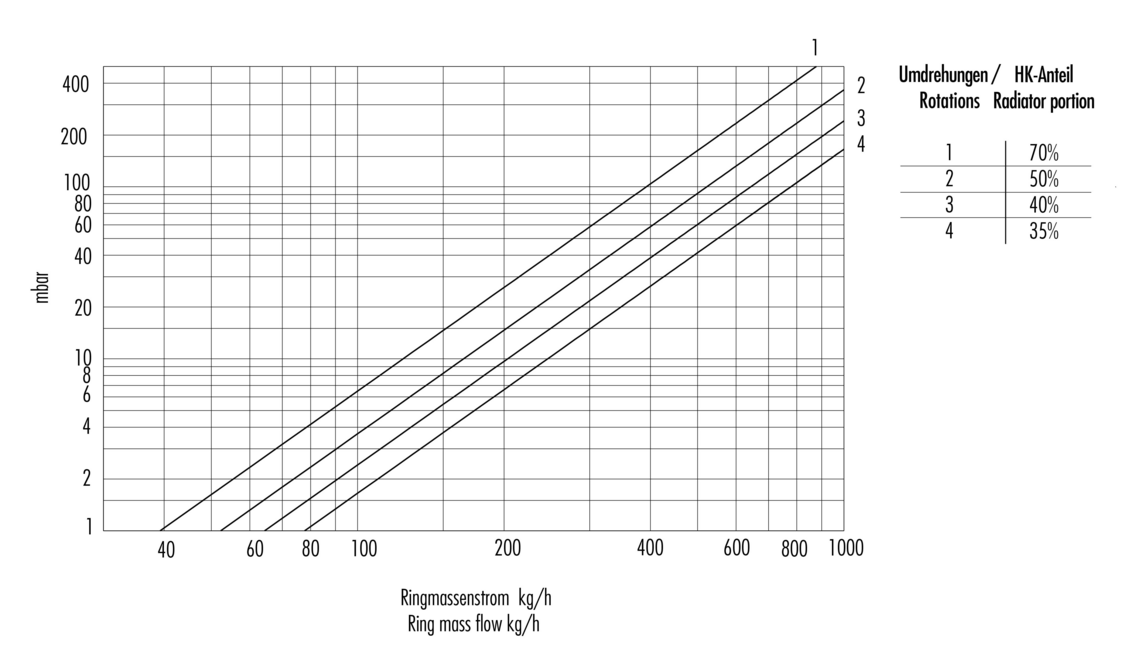

2257002301 / 2257002401 DG-Form/straight type
2257002601 / 2257002701 Eck-Form/corner type

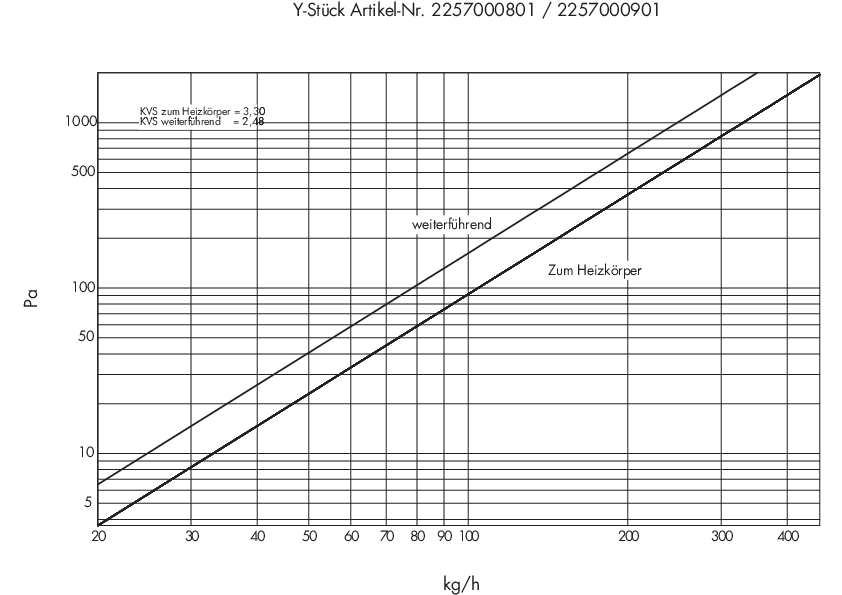

Diagramm für Y-Stück

2257000801 / 2257000901

Diagramme für Zweirohranschlussblock

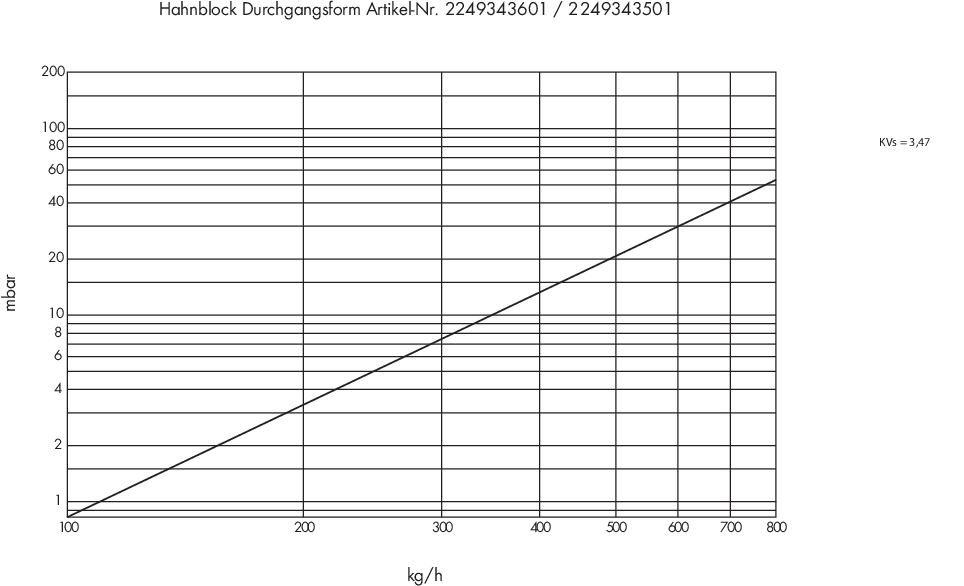

2249343601 / 2249343501 DG-Form/straight type

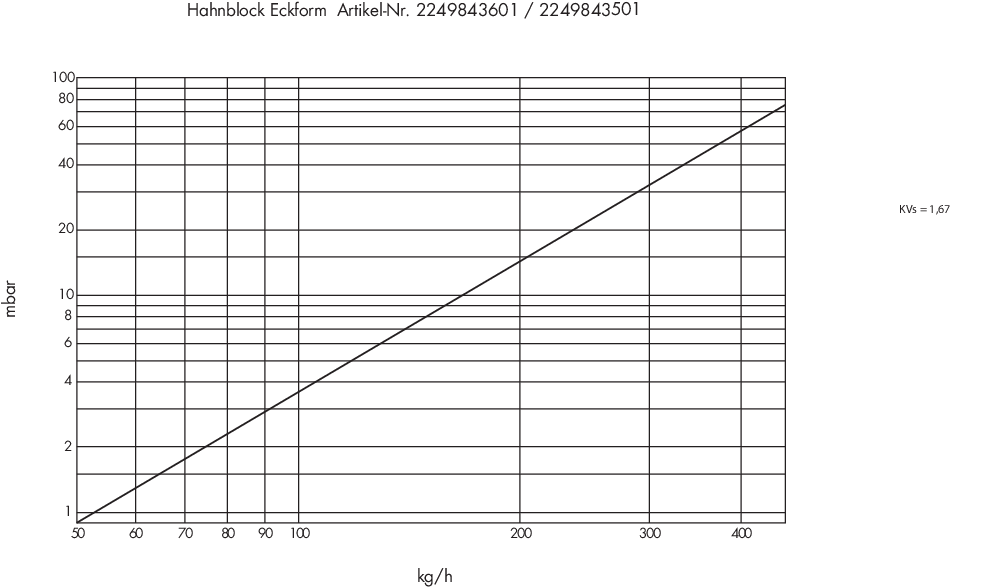

2249843601 / 2249843501 Eck-Form/corner type

Diagramme für Quadro Ventilhahnblock

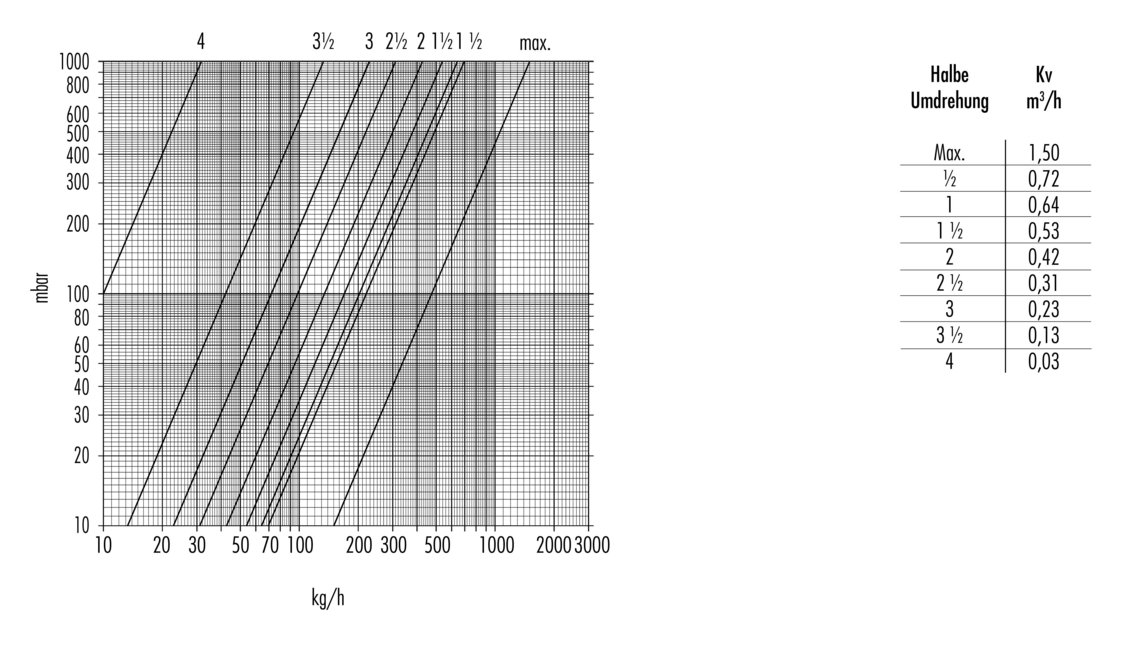

2219841202 / 2219841290 DG-Form/straight type

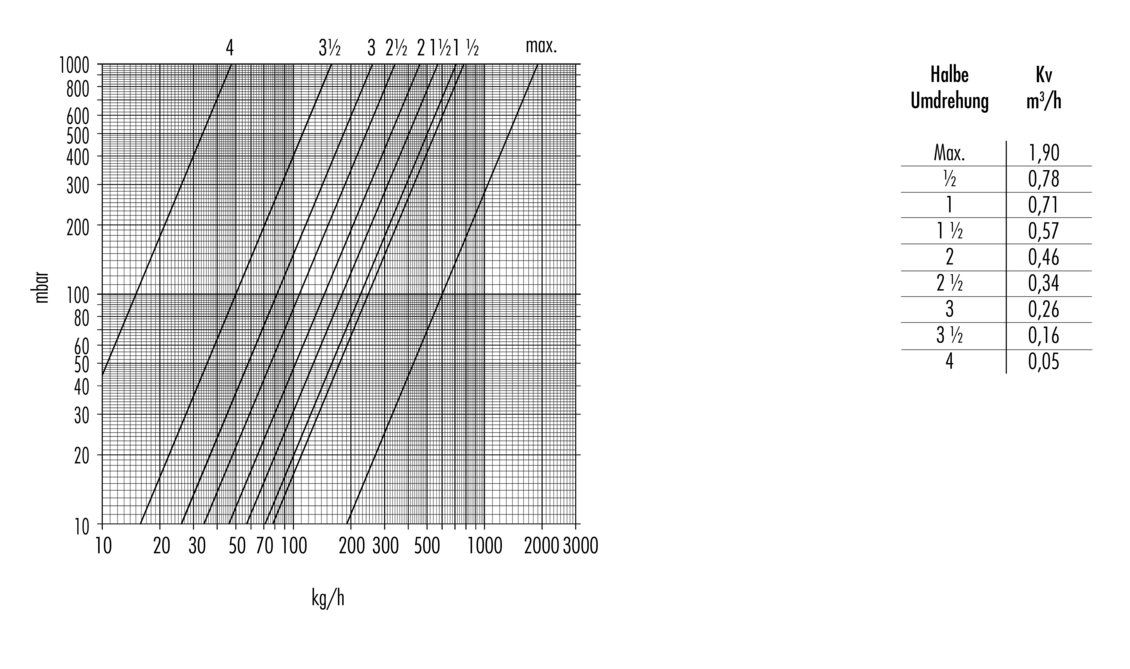

2219841202 / 2219841290 Eck-Form/corner type
